タイプ:K/N/E/J/T/S/R/B
原産地:中国 (中国本土) 州.
精度:I-0.4%t,II-0.75%t,III-1.5%t
コア番号:シングル / ダブル
絶縁剤:高純度MgO99.6%
証明書:ISO9001,IATF16949,CE
適用:熱電偶と計器装置で接続する
導体材料:ニクロニシ,ニクロニシ,ニクロコンスタンタン,フェコンスタンタン,キューコンスタンタン
蓋材:インコネル600,0Cr18Ni10TiSS304S,SS316L,SS310,SS316,GH3030,GH3039,GH747
カーブ直径 (mm):0.5mmから12.7mm:φ0.5,φ10φ1.5 (→1.6) φ20φ3.0(3.2),φ4 について0,φ5.0(4.8),φ6.0(6.4),φ80プープープ7
| 製品名 | コード | タイプ | シャエス材料 | ディアの外だ | 温度 |
| ニクロニシ/ニクロニアル | KK | K | SS304 SS316 | 0.5-10 | 400 |
| 1.5-3 だった2 | 600 | ||||
| 40.0-8 だった0 | 800 | ||||
| SS310 インコネル600 | 0.5-10 | 500 | |||
| 1.5-3 だった2 | 800 | ||||
| 4.0-6. わかった4 | 900 | ||||
| 8.0-12 やってくれ7 | 1000 | ||||
| NiCrSi-NiSi | NK | N | SS304 SS316 | 0.5-10 | 400 |
| 1.5-3 だった2 | 600 | ||||
| 40.0-8 だった0 | 800 | ||||
| SS310 インコネル600 | 0.5-10 | 500 | |||
| 1.5-3 だった2 | 800 | ||||
| 4.0-6. わかった4 | 900 | ||||
| 8.0-12 やってくれ7 | 1000 | ||||
| ニクルコンスタンタン | エクステリア | E について | SS304 SS316 | 0.5-10 | 400 |
| 1.5-3 だった2 | 600 | ||||
| 40.0-8 だった0 | 800 | ||||
| フェ・コンスタンタン | JK | J | SS304 SS316 | 0.5-10 | 400 |
| 1.5-3 だった2 | 600 | ||||
| 40.0-8 だった0 | 800 | ||||
| クー・コンスタンタン | TK | T | SS304 SS316 | 0.5-10 | 400 |
| 1.5-3 だった2 | 600 | ||||
| 40.0-8 だった0 | 800 | ||||
| RhPt10-Ph | SK | S | インコネル600 | 6.0-12 やってくれ7 | 1100 |
異なる温度測定メディアと使用条件が装甲式熱対の使用寿命と温度範囲に影響を与えるため,表のデータは推奨データのみです.
| タイプ | クラスI | クラスII | ||
| 精度 | 温度範囲 | 精度 | 温度範囲 | |
| K | ±1.5°C | -40~375°C | ±2.5°C | -40~375°C |
| ±0.4% | 375°Cから1000°C | ±0.75% | 375°Cから1000°C | |
| N | ±1.5°C | -40~375°C | ±2.5°C | -40~375°C |
| ±0.4% | 375°Cから1000°C | ±0.75% | 375°Cから1000°C | |
| E について | ±1.5°C | -40~375°C | ±2.5°C | -40~375°C |
| ±0.4% | 375°Cから800°C | ±0.75% | 375°Cから800°C | |
| J | ±1.5°C | -40~375°C | ±2.5°C | -40~375°C |
| ±0.4% | 375°Cから800°C | ±0.75% | 375°Cから800°C | |
| T | ±0.5°C | -40~125°C | ±1.0°C | -40~125°C |
| ±0.4% | 125°Cから350°C | ±0.75% | 125°Cから350°C | |
| S | 0~1100°C | ±1.0°C | 0~1100°C | ±1.5°C |
熱対
組成:熱電池は,片端 (測定接点) に結合した2つの異なる金属ワイヤーから成る温度センサーである.もう片端は測定器に接続されている.
作業原理: Seebeck効果に基づいて,金属の2つの結合点間の温度差があるときに電圧が生成される.
種類:一般的な種類は:
タイプK (クロメル・アルメル):汎用,温度範囲が広い (200°C~1260°C).
タイプJ (アイロン・コンスタンタン): 低温範囲 (-40°C~750°C)
タイプT (コパール・コンスタンタン): 低温化 (-200°C~350°C)
タイプR/S (プラチナ・ロジウム):高温 (最大1600°C) 適用
タイプN (ニクロシル-ニシル): 高い安定性と酸化耐性
応用:
工業プロセス,炉,エンジン,実験室における温度測定.
厳しい環境での保護のためにMIケーブルと組み合わせられています
MIケーブルと熱電偶の組み合わせ
MIケーブルは,特に高温,高圧,または腐食性環境では,熱対の保護シートとしてしばしば使用されます.
この組み合わせは次のことを提供します
耐久性や耐久性が向上しました
極端な条件で正確な温度測定
機械的損傷や環境要因に対する保護

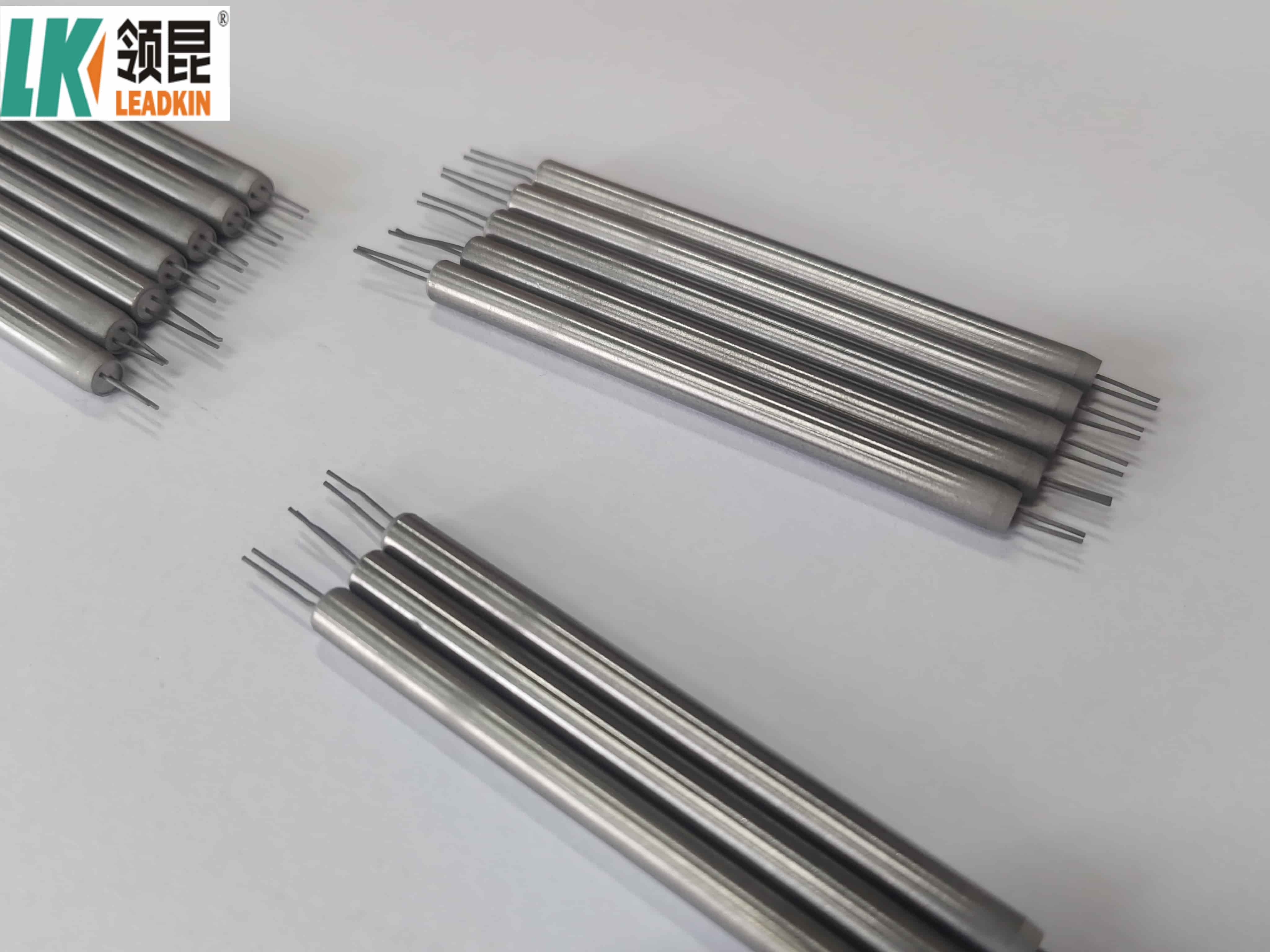

A. 主な製品
B パッケージ
熱縮小管とプラスチックフィルムを 加えて 高い隔熱抵抗を 確保します
標識の注釈を除いて,各コイルケーブルのパスカードとテストレポートも持っています.
C. Miケーブル 生産ライン
高品質のプロフェッショナルな製品や 先進な製品ラインと設備があります製品はすべて国際品質基準に準拠しており,世界中の様々な市場で高く評価されています生産システムを向上させ 品質を向上させ 顧客を常に満足させています
熱電偶とMIケーブルを使用する際の重要な考慮事項
蓋材:環境に適した蓋材を選択する (例えば,一般用には不oxidable steel,高温には Inconel).
隔熱抵抗: 信号漏れを防ぐために適切な隔熱抵抗を保証する.
柔軟性:MIケーブルは,アプリケーションに応じて,硬いか柔軟な形になる.
切断: 適正な切断と密封は,水分浸透を防ぐために極めて重要です.
カリブレーション: 正確な測定のために,熱対は定期的にカリブレーションされるべきである.
1引用は正確だ
2価格,取引期間,リードタイム,支払い期間等を確認します.
3LEADKIN販売は,LEADKINの封印付きのプロフォーム請求書を送信します.
4顧客は預金手数料を用意し 銀行証を送ってくれます
5生産ラインを表示する写真を送信します. 製品を見ることができます. 推定配送時間を確認してください.
6生産終了 量産製品写真
7顧客は残高の支払いをし,LEDKINは商品を輸送します. 追跡番号を通知し,顧客の状態を確認します.
8注文は完全に完成しました. 商品を受け取って満足したら.
9品質,サービス,市場フィードバックと提案についてLeadKINへのフィードバック. そして,私たちはより良いことをします.
