産業用用用 材質に合わせた耐久性のある鉱物隔離用金属包帯ケーブル

クイック詳細:

 タイプ: K/N/E/J/T/S/R/B

原産地: 浙江省、中国 (本土)

精度: I-0.4%t、II-0.75%t、III-1.5%t

コア数: 2、3、4、6

無機鉱物絶縁リード材料: Ni、Cu

絶縁体: 99.6% 高純度 MgO

証明書:ISO9001、IATF16949、CE

用途: 熱電対および計器機械との接続

シース材: 0Cr18Ni10Ti, SS304S、SS316L、SS316、Cu

シース径(mm):  φ3.0、φ4.0、φ6.0、φ8.0

シースワイヤタイプK:

異なる温度測定媒体と使用条件は、装甲熱電対の耐用年数と温度範囲に影響を与えます。表のデータは推奨データのみです。

シースワイヤタイプKの精度

この製品について:

鉱物絶縁熱電対ケーブルは、過酷な環境での温度測定に使用される特殊ケーブルです。

熱電対温度プローブは、熱電効果を使用して温度を測定するタイプの温度センサーです。以下に、熱電対、その構造、動作原理、タイプ、用途、および考慮事項の詳細な概要を示します:

概要
定義: 熱電対温度プローブは、一端で接合された2本の異なる金属線で構成されており、温度差に対応する電圧を生成します。この電圧を測定し、温度測定値に変換できます。

構造
ワイヤ: プローブは、接合部を形成する2つの異なる導電性金属 (一般的に銅、ニッケル、クロメル、アルメルなど) で作られています。
接合部: 2本のワイヤが接合されている点を測定接合部または高温接合部と呼びます。ワイヤのもう一方の端は、測定デバイス (低温接合部) に接続されています。
絶縁: ワイヤは、用途に応じて、セラミックやグラスファイバーなど、高温に耐えることができる材料で絶縁されることがよくあります。
シース: アセンブリ全体は、熱電対を環境から保護する金属またはセラミック製の保護シースに収容される場合があります。
動作原理
ゼーベック効果: 2つの異なる金属が接合され、温度勾配にさらされると、接合部に電圧 (熱電電圧) が発生します。この電圧の大きさは、高温接合部と低温接合部の温度差に関係します。
測定: 生成された電圧は、熱電対のタイプに固有の校正データを使用して測定され、温度に変換されます。

用途 :

• 固形廃棄物焼却炉
• 粉末金属焼結
• セラミック材料の焼成
• ガスまたは石油焚きボイラー
• 燃料焚き熱交換器
• 箱型炉
• 原子力または炭化水素系エネルギープラント
• その他多数...

• シースケーブルは、次のようなさまざまな用途で使用されています:
• 住宅配線
• 商業電気システム
• 産業機械
• 配電
• 屋外設置
• 大型機器
• 耐環境性:
• 多くのシースケーブルは、湿気、化学物質、紫外線、および温度変動に耐えるように設計されており、さまざまな環境に適しています。
• シースケーブルを選択する際の考慮事項:
• アプリケーション要件: 機械的保護、環境への暴露、および電気的要件などの要因を考慮して、特定のアプリケーションに基づいてシースケーブルのタイプを選択します。
• 規格への準拠: ケーブルが、お住まいの地域の関連する電気コードおよび安全規格 (例: 米国の NEC) に準拠していることを確認してください。
• 定格電圧: ケーブルの定格電圧がアプリケーションに適していることを確認してください。
• 設置方法: ケーブルの設置方法 (例: コンジット、直接埋設など) を考慮し、その設置方法に適したシースタイプを選択します。
• 要約すると、シースケーブルは電気設備の不可欠なコンポーネントであり、幅広い用途に保護、絶縁、および柔軟性を提供します。

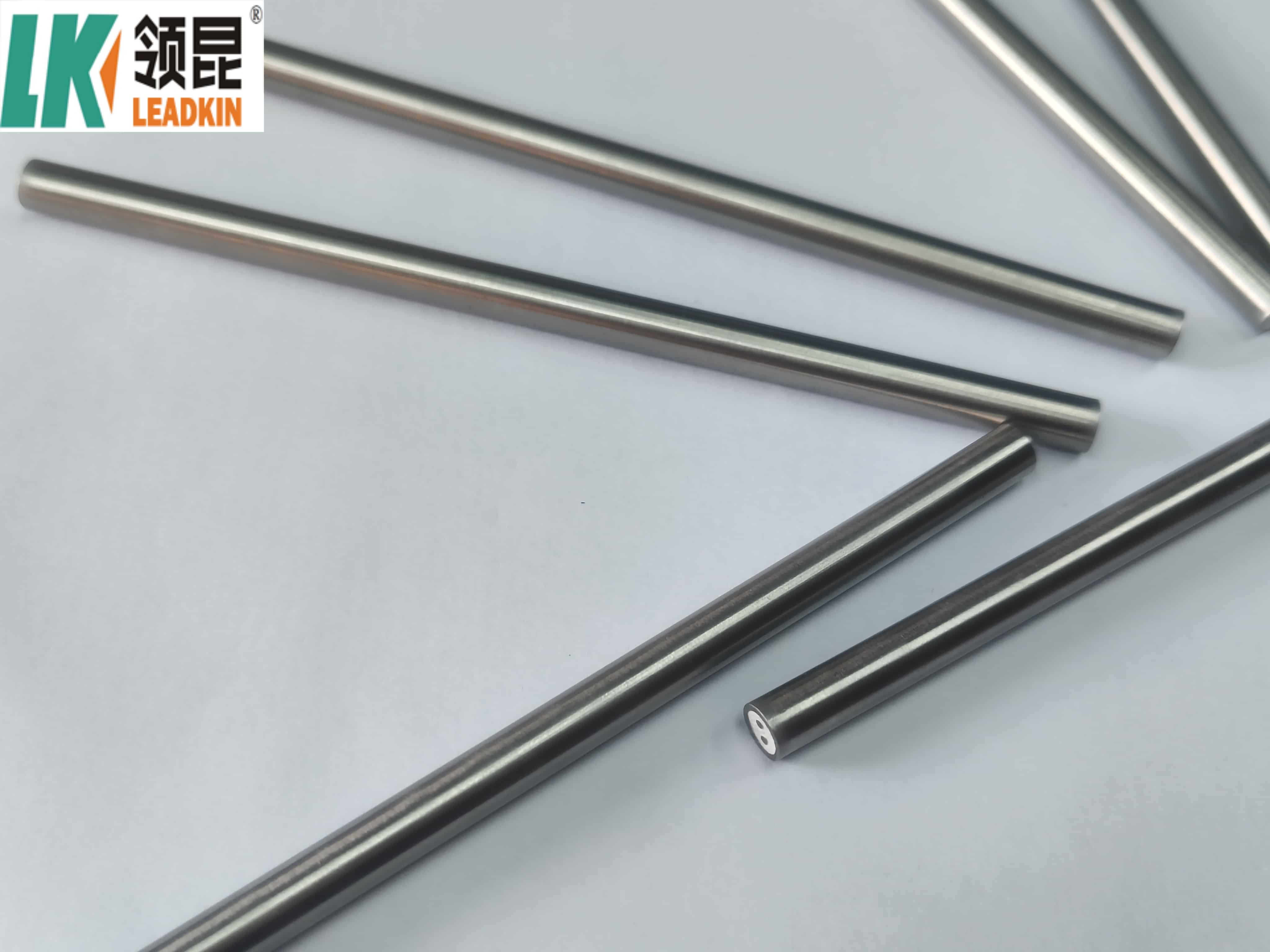

製品写真:

会社情報:

A. 主な製品

B. パッケージ

高い絶縁抵抗を確保するために、熱収縮チューブとプラスチックフィルムを追加します。

マーキングノートに加えて、すべてのコイルケーブルに合格カードと試験レポートも添付しています。

C. Miケーブル生産ライン

当社は、高品質の専門製品と、高度な製品ラインと設備を備えています。すべての製品は国際的な品質基準に準拠しており、世界中のさまざまな市場で高く評価されています。市場の需要の高まりに伴い、製品を更新して生産システムを改善し、品質を向上させることで、お客様を継続的に満足させています。

注文に関する注意:

1. 正確な見積もり。

2. 価格、取引条件、リードタイム、支払い条件などを確認します。

3. LEADKINの販売担当者がLEADKINのシール付きプロフォーマインボイスを送信します。

4. お客様は、デポジットの支払いを手配し、銀行振込を当社に送信します。

5. 中間生産 - 生産ラインを示す写真を送信し、製品を確認できます。推定納期を再度確認します。

6. 最終生産 - 大量生産製品の写真。

7. お客様は残高の支払いを行い、LEADKINは商品を発送します。追跡番号を通知し、お客様のステータスを確認します。

8. 商品を受け取り、満足していただければ、注文は完全に完了します。

9. 品質、サービス、市場フィードバック、提案についてLEADKINにフィードバックしてください。そして、私たちはより良いことを行います。

1. 熱電対を使用する利点は何ですか?

広い温度範囲。

高速応答時間。

シンプルで頑丈な設計。

比較的安価。

極端な条件を含むさまざまな環境で使用できます。

2. 熱電対の欠点は何ですか?

非線形出力で、校正が必要です。

精度は、他の温度センサー (RTDなど) よりも低い場合があります。

正確な測定には、基準接合部補償が必要です。

電磁干渉の影響を受けやすい。
